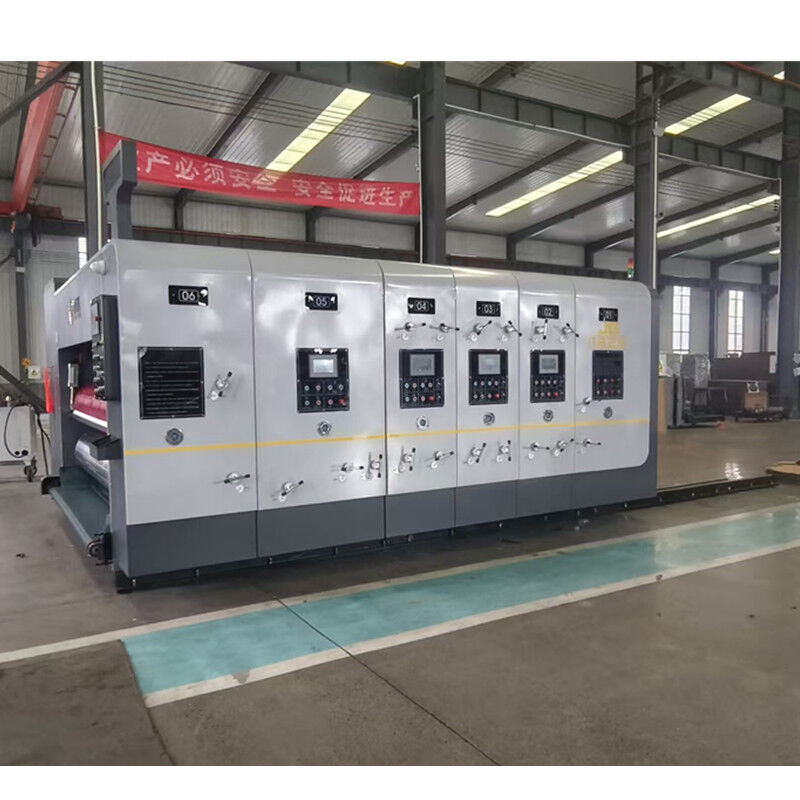

PLC 제어 4 컬러 플렉소 프린트 다이 커터 슬로터 다양한 보드 크기의 생산을위한 코러거이트 박스 인쇄 기계

1. 인쇄 롤 (판 롤)

[1] 직경 523mm (직경 536mm 포함).

[2]고품질 강철 표면 연삭, 축 참조 눈금, 경질 크롬 도금.

[3]밸런스 보정, 부드러운 작동, 고속 작동에 적응.

[4] 래칫 고정 스크롤 플레이트, 행잉 플레이트 도랑 포함, 빠른 버전의 편리하고 빠른 설치에 적응.

[5] 10mm 행잉 버전 기사에 대한 전체 버전의 행잉 슬롯.

[6] 인쇄 플레이트 로딩 및 언 로딩, 풋 스위치 전기 제어는 역방향입니다.

[7] 인쇄 롤러 축 수동 이동, 최대 이동 거리 10mm.

2. 인쇄 프레스 롤

[1] 직경 155mm.

[2]고품질 심리스 강관 표면 연삭, 동적 밸런스 보정, 부드러운 작동, 경질 크롬 도금 사용

[3] 인쇄 압력 롤러 크로스 슬라이더 타입 다이얼로 수동 조절, 조절 범위 0 ~ 12mm. 조절은 기어 간극에 영향을 미치지 않아 전송 정확도를 보장합니다.

3. 상하 롤 공급

[1] 상단 롤: 직경 86mm 심리스 강관, 3개의 종이 공급 링 포함.

[2] 하단 롤: 직경 155mm 심리스 강관, 표면 연삭, 경질 크롬 도금

[3] 공급 롤러 크로스 슬라이더 타입 다이얼로 수동 조절, 조절 범위 0 ~ 12mm. 조절은 기어 간극에 영향을 미치지 않아 전송 정확도를 보장합니다.

• 강철 아닐록스 롤 고무 롤 세트 잉크 시스템

[1] 직경 176mm.

[2] 강철 표면 연삭, 격자 압착, 경질 크롬 도금.

[3] 밸런스 보정, 부드러운 작동.

[4] 메쉬 수, 200-280 라인/인치 선택. 옵션 세라믹 롤러 300라인/인치 (추가 비용 발생)

[5] 공급 시스템 공압 자동 리프팅 장치 포함. (종이 공급 시 아닐록스 롤이 내려와 인쇄 플레이트와 접촉하면 종이 공급 중지)

아닐록스 롤이 올라가고 플레이트가 분리됨)

[6] 아닐록스 롤은 쐐기형 클러치, 균일한 잉크, 쉬운 잉크 청소.

[7] 고무 롤 직경 153.6mm. 닥터 블레이드 시스템 옵션

[8] 강관 표면은 내마모성 고무로 감싸고 밸런스 보정을 합니다.

[9] 특수 고연삭 고무, 잉크 전달 효과 우수. 균일한 잉크를 보장하는 빠른 간극 미세 조정 자물쇠 장치. 균일한 잉크 양, 우수한 변환 효과, 고무 롤 수명 연장.

5. 위상 조정 메커니즘

[1] 유성 기어 구조.

[2] 인쇄 위상은 컴퓨터 PLC 제어 임퍼트 디지털 (실행, 중지 조절 가능). 수동으로 수평 위치 조절, 조절 거리 10mm.

[3] 인쇄 과정 후 인쇄 플레이트 자동 리셋 시스템.

[1] 공압 다이어프램 펌프, 잉크 안정성, 쉬운 작동 및 유지 보수.

[2] 잉크 필터, 불순물 필터링.

[1] 실린더 브레이크 메커니즘.

[2] 기계가 분리되거나 위상을 조정할 때 브레이크 메커니즘이 기계 회전을 제한하여 원래 기어 위치 고정 지점을 유지합니다.
