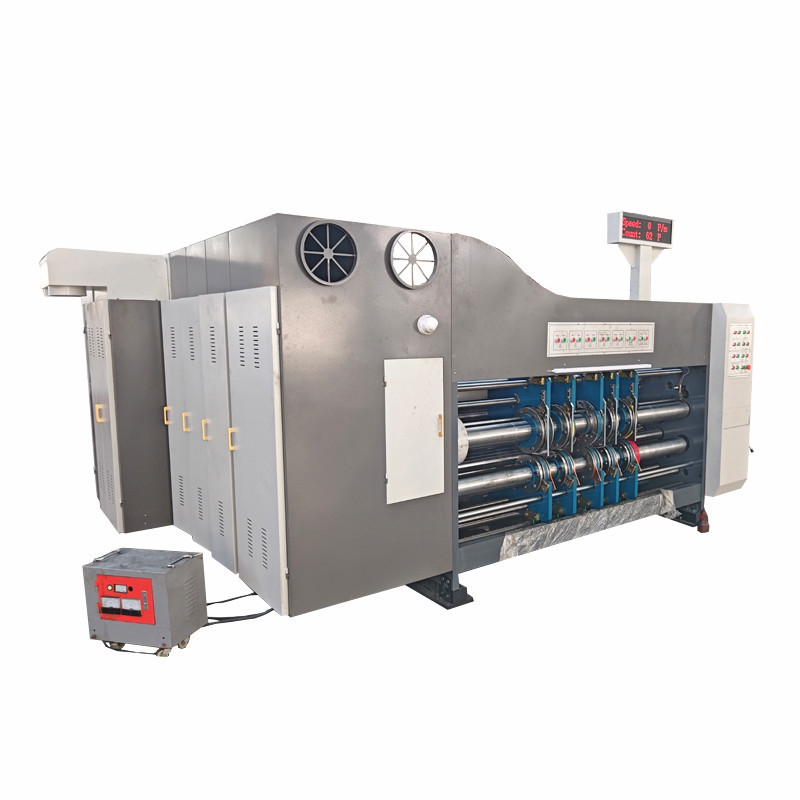

플렉소 인쇄 및 카톤 슬로터 기계 자동 판지 상자 생산 라인 골판지 플렉소 프린터 슬로터

플렉소 인쇄 및 카튼 슬롯터 기계 자동 카튼 박스 생산 라인 파동 플렉소 프린터 슬롯터

1.슬로터 단위 - 그냥 길이 너비와 높이를 입력하면 기계는 동시에 조정됩니다

1. 압력 선 장치 • 셰프트 지름은 φ71 mm이며 표면은 닦입니다. 부드러운 움직임을 위해 단단한 크롬 접착. • 균형을 수정하고 부드럽게 실행하십시오.•압 휠 간격 다이얼의 수동 조정, 조정 범위는 0-12mm입니다.

2, 슬롯 도구 기기 정렬 메커니즘

(1) 셰프트 지름은 φ124mm이고, 표면은 얇고, 단단한 크롬으로 칠되어 있으며, 움직임은 안정적입니다.

(2) 슬로팅 칼의 너비는 5-7mm입니다.

(3) 합금 강철 소재 열 처리 밀링 치아 슬로팅 칼, 단단성과 견고도는 좋습니다.

(4) 합금강 소재는 열처리 및 닦이고 가장자리가 날카롭고 정밀도가 높습니다.

(5) 압력 롤러와 슬롯 컷러 좌석의 가로 위치를 조정하고 수동 기계 관절 조절을 채택합니다.

(6) 두 개의 공급 종이 샤프트는 슬로팅 및 압축 라인의 중앙에 추가되어 슬로팅 및 작은 카드의 매끄러운 정확성을 보장하여 종이 낭비를 크게 피합니다..

3슬롯화상 조절기

(1) 행성 기구 구조

(2) 슬로트화 전기 디지털 360 조절. (운동 및 정지 조절이 가능합니다.)

4상자 높이 조정 메커니즘

(1) 행성 기구 구조

(2) 단극 전기 디지털 조정.

(3) 카튼 슬롯 크기: 절단 머리는 반대편에 있고 두 개의 긍정적 인, 130mmx40mmx50mm 절단 머리는 65mmx65mmx50mm

2최첨단 롤러 먹이 시스템

(1) 흡수 보조 종이 공급 - 다른 굽기 조건에 따라 공기 부피를 조정하여 부드러운 종이 공급을 보장 할 수 있습니다.

(2) 종이를 들어올리고 종이를 실린더에 의해 움직입니다. 이것은 빠르고 노동 절약입니다.

(3) 최첨단 롤러 공급 시스템을 채택합니다.

(4) 측면 바프와 후방 바프 위치가 전기적으로 조절됩니다. 앞 바프 틈은 수동으로 조절됩니다.

(5) 별도의 잎 공급 장치 (필요에 따라 연속 또는 잎 공급을 선택할 수 있습니다.)

(6), 종이 피드 카운터, 설정 및 생산량을 표시합니다.

3먼지 제거 장치 (선택)

(1) 종이 브러쉬 먼지 제거 장치는 종이판의 인쇄 표면에서 불순물을 대량으로 제거하고 인쇄 품질을 향상시킬 수 있습니다.

4. 종이 공급 롤러

(1) 위 롤러의 바깥 지름은 φ100 mm입니다.

(2) 고품질의 꿰매지 않는 강철, 착용 저항 고무로 포장, 균형 수정.

(3) 하부 롤러 φ124mm 엠브로싱 하드 크롬 플래팅 및 균형 수정.

(4) 종이 공급 롤 릴리언스 다이얼은 수동으로 조정되며, 조정 범위는 0-12mm입니다.

(5) 자동 제로 장치 (5) 종이 공급 장치, 인쇄 장치 및 슬롯 단위는 전기적으로 제로로 다시 설정됩니다. (6) 일반 카튼은 자동 제로 장치를 사용합니다.테스트 프린트 두는 올바른 위치에 조정 될 수 있습니다호스트 제어; 모터 이미지는 주요 모터 스위치의 상태를 나타냅니다, 현재 속도는 위에 표시됩니다. 고정 속도는 설정 된 속도입니다.호스트가 멈출 때, 번호를 입력하고 호스트를 열고. 기계 설정 속도에 따라 실행됩니다. 두 가지 종류가 있습니다 [보급 모드] [연속], 변환을 위해 페이퍼 모드를 보내기 위해 클릭, 카운트 제어;생산용 종이 수, 실제 카운트 = 설정 수량 후에 알람 바프 제어; 왼쪽과 오른쪽, 위아래 수동 조정

5상자 제조 절차

6- 슬롯 부분 사진
